螺旋噴嘴的應用及其廣泛，今天我們來了解一下螺旋噴嘴在掘進機內的使用。


    掘進機噴霧降塵系統由內、外噴霧系統兩大部分組成。掘進機噴霧水系統原理為：井下輸水管通過過濾器過濾后，進入總進液球閥，一路直接供給安裝在懸臂筒上的安裝有10個霧化噴嘴的弧形外噴霧。另一路經減壓閥、冷卻油箱后分為兩路，一路給截割電機冷卻后引至3MPA后經反沖過濾器、管路系統引至懸臂段經旋轉水密封系統進入主軸后到達截割頭的空腔，經由安裝在截割頭齒座間的15個線型噴嘴噴出。這些高壓水經由噴嘴的細小孔以極細小的水粒噴射出來，這些微小的人造霧顆粒能長時間漂移、懸浮在空氣中，起到捕捉懸浮狀態的微小粉塵顆粒、降溫、滅火等作用 掘進機內噴霧系統主要用于滅塵、截齒降溫、消滅火花、冷卻掘進機截割電機及郵箱，提高工作面能見度、改善工作環境、消除安全隱患，外噴霧的主要功能是對截割頭截割后揚起的粉塵進行捕捉。

    深圳瀚博有限公司開發出了一種新型的掘進機內、外噴霧系統，該系統的噴嘴為三層螺旋式，噴水霧化效果好，水量大，外噴裝有噴霧座，噴霧方向可以按需要調節，覆蓋范圍廣，經在井下試用，達到了良好的效果，三層噴霧系統具體結構，在掘進機叉形架上裝配噴霧架，噴霧架上分上中下裝三層噴霧座，噴霧座間有管路相通，噴霧座有三種不同角度， 該外噴裝置使用時可以按需要調節轉向，使噴霧水按需要向不同方向噴出，噴霧座上裝有螺旋式噴嘴，水量大，霧化好，降塵效果明顯。

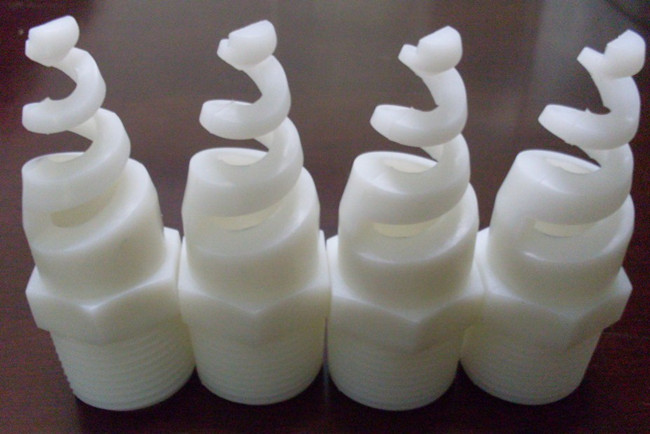

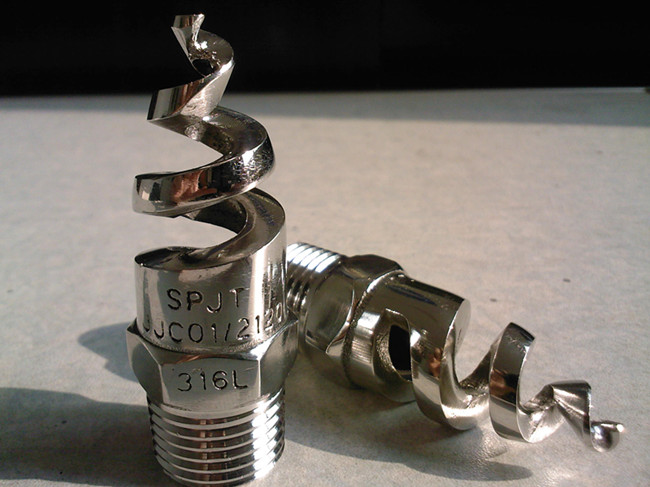

    螺旋噴嘴具體結構為：噴嘴分為三層：外層噴嘴、中層噴嘴、內層噴嘴，其中中層噴嘴和內層噴嘴都有T型螺旋式溝槽，能夠最大限度的增加噴霧水的流量，該系統的優點有： 1. 設計增加反沖過濾器，進一步改善水質；2. 優化設計噴嘴，將集束性噴嘴改為擴散性噴嘴，改善了霧流的霧化質量，使霧流顆粒細小集均勻，擴散面大；3. 設計易清理噴嘴， 螺旋噴嘴可重復長時間使用；4，將噴霧系統的工作重點完全定位在沉降粉塵上，然后合理選擇噴霧壓力，因而改善了旋轉密封盒配流裝置的工作狀況，使其壽命延長，匹配噴嘴出口直徑和噴嘴數量，使噴霧系統的壓力、流量和螺旋噴嘴數量達到最佳組合
